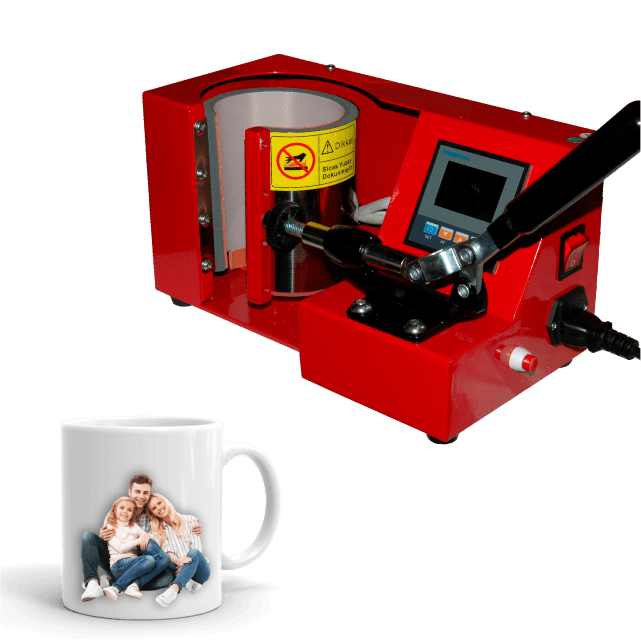

Tekli Kupa Baskı Makinesi ile Süblimasyon Kupa Bardak Nasıl Basılır?

MP2105 KUPA BASKI MAKİNASI TEKNİK ÖZELLİKLER

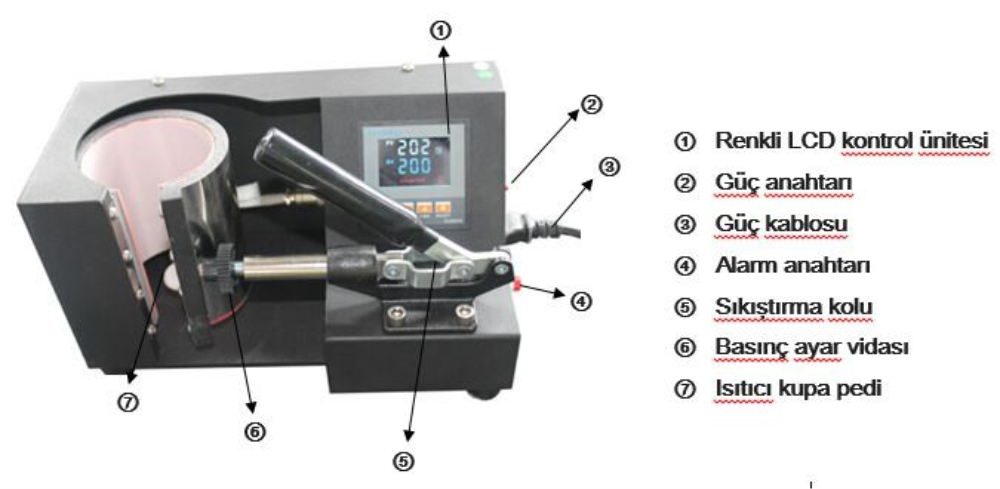

DİGİTRONİX MP2105 KUPA BARDAK MAKİNASI ŞEMASI

     Alttaki şemada Digitronix MP2105 kupa bardak baskı makinasının temel parçalarını ve bu parçaların yerlerini görebilirsiniz. Bu alanı dikkatlice incelemeniz bir sonraki adım olarak hemen aşağıda makinanın ayarlanması bölümünde sizi büyük kolaylık sağlayacaktır.

DİGİTRONİX MP2105 KUPA BASKI MAKİNASI NASIL AYARLANIR?

ÇALIŞTIRMA

   MP2105 kupa presinizin güç kablosunu (3) güç kaynağından enerji almayan topraklı bir elektrik prizi vasıtasıyla doğrudan şehir elektriğine bağlayınız. Cihazınızın güç kablosu giriş yerinin hemen üstünde bulunan kırmızı düğmeyi yani güç anahtarını (2) açık konuma getiriniz. Bu durumda kırmızı düğme içindeki pilot ışık yanmaya başlar ve makine dijital göstergesinde yani kontrol paneli (1) ilk yüklemesini yapar. Bu işlem yaklaşık 10 saniye süre alır. Cihazın renkli dijital panelinde iki gösterge vardır. Açılış sonrası ilk gösterge cihazın maksimum ısısı olan 400°C’i gösterir. Alt göstergede ise ‘0’ görüntülenir. Bir sonraki adımda cihaz üst göstergede o an bulunduğu ısıyı gösterir, alt gösterge ise cihazın önceden belirlenmiş olduğunuz hedef ısısını gösterir. Baskı yapabilmek için üst gösterge ısısının alttaki hedef ısıya erişmesi gereklidir.

ISI VE SÜRE AYARI

   Çalıştırma bölümünde anlatılan işlemler tamamlanınca cihazınız artık ısı ve alarm süresi ayarları yapılabilir hale gelmiştir. Isı ve alarm süresi ayarı yapacağınız kontrol paneli iki dijital gösterge ve üç tuştan oluşur. Ayarlama işlemi ise son derece basit ve kısa süren bir işlemdir. Kontrol panelinde mavi renkli SET tuşuna bir kez basıldığında üst dijital gösterge “SH” yani ısı ayarı konumu, alt göstergede ise önceden belirlenmiş hedef ısısı görüntülenir. Set tuşu sağında kalan turuncu renkli “aşağı ▼ve yukarı ▲” yönlü tuşlar vasıtasıyla; ▼ yön tuşu ile ısı düşürülür, ▲ yön
tuşu ile ısı yükseltilir. Uygun ısı derecesine ulaşınca set tuşuna basılır.

   Mavi renkli SET tuşuna bir kez daha basıldığında üst dijital göstergede “ST” görüntülenir. Bu konumda iken alarm süresi ayarını yapabilirsiniz. Alt gösterge daha önceden belirlenmiş süreyi saniye cinsinden göstermektedir. Yine turuncu renkli aşağı ▼ ve yukarı ▲ yön tuşları ile istenilen transfer süresi ayarlanır.

     Mavi renkli SET tuşuna bir kez daha basıldığında bu bilgiler cihazın hafızasına kaydedilir ve her iki dijital gösterge başlangıç pozisyonuna geri döner. Bu durumda cihaz yine üst göstergede o anki ısıyı ve alt göstergede hafızaya kaydettiğiniz hedef ısı görüntülenir.

BASINÇ AYARI

    Kupa bardak baskı pedinin içerisine yerleştirilirken öncelikle kağıdın kıvrılmamasına dikkat edilmelidir. Kupa bardak makinaya yerleştirilirken basınç ayarı basınç ayar vidası çevrilerek yapılır. İleriye doğru çevirdiğinizde kupa üzerinde kolu kapattığınızda basınç yükselirken tersi yönde yani vidayı kendinize doğru çevirirseniz kol kapatıldığında kupa üzerindeki basınç düşer. Kupa pedinin ortasında makinanın tabanına vidalı duran beyaz plastik aparat ile kupanın ısıtıcı ped içindeki yüksekliğini ayarlayabilirsiniz. Kupa bardak bu ayarda yukarı veya aşağı yönde pedin kenarlarına çok yakın konumlandırılmamalıdır. Kupa pedi içinde dengeyi sağlayacak konumda ve pedin yaklaşık orta bölümünde durmalıdır. Kupanın sapı ise pres kolunun baskı yarattığı tarafa ya da pedin diğer sabit ucuna yakın olmamalı yine ortalanmış bir pozisyonda bırakılmalıdır. Aksi takdirde sıkıştırma esnasında kupanın sapı kenar metal kısma çarparak kırılabilir. Düzgün basınç ayarı yapılmayan bir kupa baskı makinasında transfer sonucu tamamen silik veya bir bölümünde hiç gerçekleşmeyebilir.

ALARM AYARI

   Alarm süresi yani ayarlanan transfer baskı süresi için makina geri sayım yapar. Bu geri sayım sayacı manuel olarak alarm anahtarına (4) bir kez basılarak devreye alınır böylece transfer süresi başlatılmış olur.  Transfer süresi sonunda alarm sesli olarak uyarı verir. Bu durumda bir kez daha basarak alarm devreden çıkarılır.
